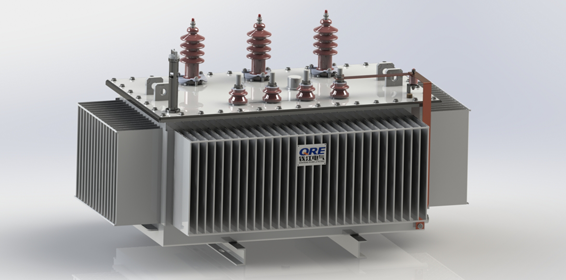

三相油浸式非晶合金變壓器

35kV及以下油浸式非晶合金變壓器

產品簡介

       三相油浸式非晶合金變壓器，高壓電壓等級為35kV及以下，低壓電壓400V，容量2500kVA及以下，鐵心材料為非晶合金卷鐵心，具有更低損耗，一般安裝于電桿上或配電室中，作為照明或動力電源用，三相供電方式，全密封油箱結構，保證了變壓器的安全可靠運行。

產品特點
  • 低噪音

    1）采用優質的非晶合金帶材，選擇合適的磁通密度。2）器身與箱底、吊板處采用防震墊，器身與油箱采用隔音板組裝，降低器身產生的噪音向油箱傳播。

  • 低損耗

    1）由于非晶合金帶材的特性，空載損耗要比硅鋼片鐵芯的傳統變壓器低70-80%。2）采用四框五柱式鐵心結構，空載電流比硅鋼結構變壓器低50%左右。

  • 低溫升

    1)進行油流分布計算，采用合理油流分布結構，降低繞組熱點溫升和平均溫升。2）采用小油隙、多油道。3）采用壓板開槽結構，保證油路暢通，降低溫升。

  • 高抗短路能力

    1)采用動態分析方法進行短路機械力解析計算。2）高壓繞組導線采用壓扁工藝自動繞制，增加導線硬度，加強繞組機械強度。3）繞組采用網格油道，提高抗短路能力。

應用場景

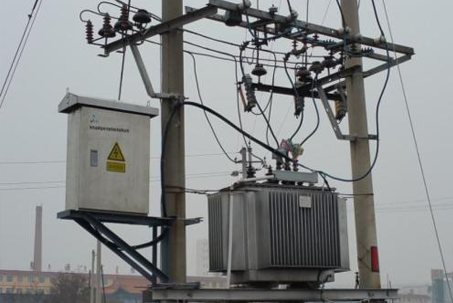

柱上變壓器
